一、磁路优化

　　1、三角立体铁心无接缝，心柱截面呈纯圆形，填充系数超过99%，优化设计参数好。

　　2、三相磁路完全对称，长度最短且相等，三相空载电流完全平衡，不产生三次谐波。

　　3、磁路各处分布均匀，没有明显的高阻区，没有接缝处磁通密度的畸变现象。

　　4、磁通方向与硅钢片晶体取向完全一致。

　　二、损耗低

　　1、三角立体铁心无接缝，磁路优化，在材质相同的前提下，三角立体铁心与叠片式铁心相比，其铁损工艺系数从1.3-1.5之间下降到1.05左右，仅此一项可使铁心损耗降低10-20%。

　　2、传统叠片式铁心对硅钢片的剪切处理会使其导磁性能恶化，三角立体卷铁心经高温(800°C)真空充氮退火处理，不仅消除了铁心的机械应力，而且细化了硅钢片的磁畴，提高了硅钢片二次再结晶能力，使硅钢片的性能大大优于其出厂时的性能。

　　三、过载和抗短路能力强

　　1、由于三角立体干式变压器空载损耗、空载电流都非常小，产品自身发热量非常低。

　　2、三相线圈呈“品”字形排布，在线圈间形成一条上下贯通的"抽风烟筒”式中心天然气道，由于上下铁轭温差30-40°C，产生强烈的空气对流，冷空气从下面往中心通道补充，热量从上铁轭内斜面辐射出去，有非常好的自然循环通风效果。

　　3、承受热冲击性能好，过载能力强。

　　4、抗酸碱，防霉防潮，局放低，电气性能稳定，抗短路能力强。

　　四、占地面积小

　　1、三角立体铁心，纯圆形线圈，自身体积小。

　　2、三角立体干式变压器产品结构紧凑、布局合理，器身平面占用面积比传统产品减少10-15%，器身高度降低10-20%，若安装在箱式变电站中可缩小箱变体积近1/4。

　　3、空间利用系数高，产品方便进出高层建筑或者空间狭小地方，容易安装及维护

　　五、噪音低

　　1、三角立体铁心可以充分发挥优质取向硅钢高导磁的特性，相比传统叠片式铁心，最大限度地减少了因接缝处形成的空气隙产生的噪音。

　　2、磁通方向与硅钢片晶体取向完全-致，解决了传统叠片式铁心因磁路不连贯而发出的噪音问题。

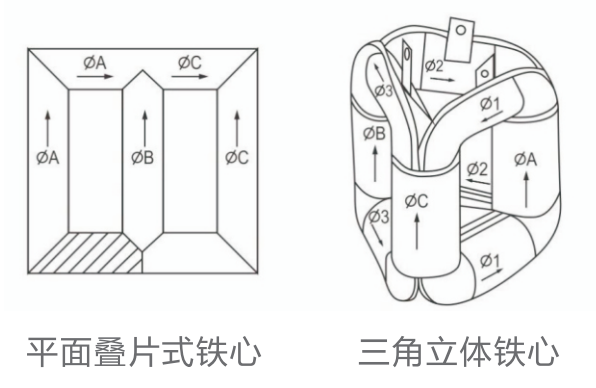

铁心外形图比较

角位图比较

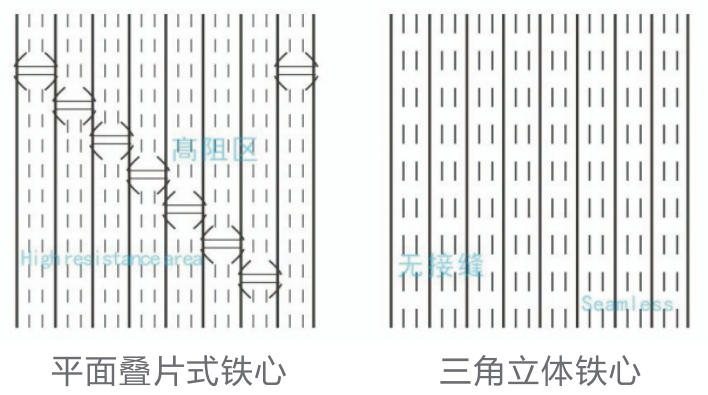

磁通分布图对比

　　▲三相磁路完全对称，且长度完全相等。

　　▲三相磁路无接缝，磁通方向与硅钢片晶体取向完全一致。

　　▲三相磁通分布均匀，无明显高阻区，大幅降低空载损耗及空载电流。

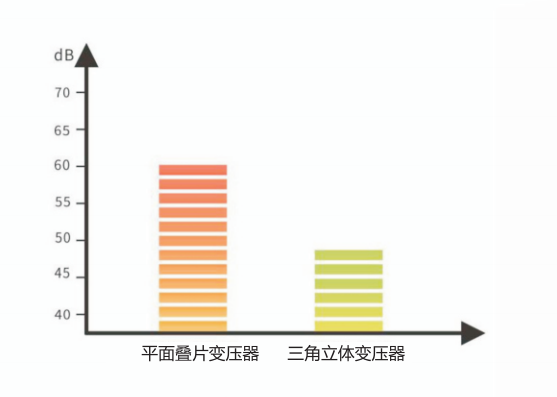

噪声图比较

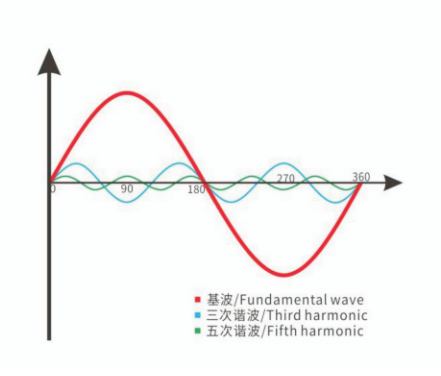

谐波示意图

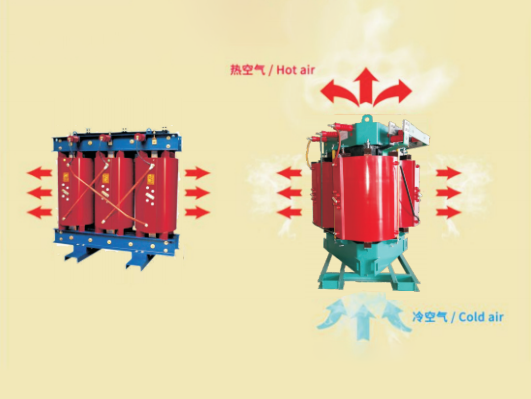

散热图比较

　　●磁路连贯，卷制紧密，工作磁密低,降噪10-15dB。

　　●三条心柱形成“自然抽风”散热器，运行温升低。

　　●波形好,不产生三次谐波，改善功率因素，提高供电质量。
